步骤1. 准备好ACDP、OBP+ICP适配器、EGS接口板和EGS模块。

步骤2. 将EGS接口板6HP端和EGS模块接口连接好。

步骤3. 短接OBP+ICP适配器上的CAN终端电阻到“CAN-R-Join”端。

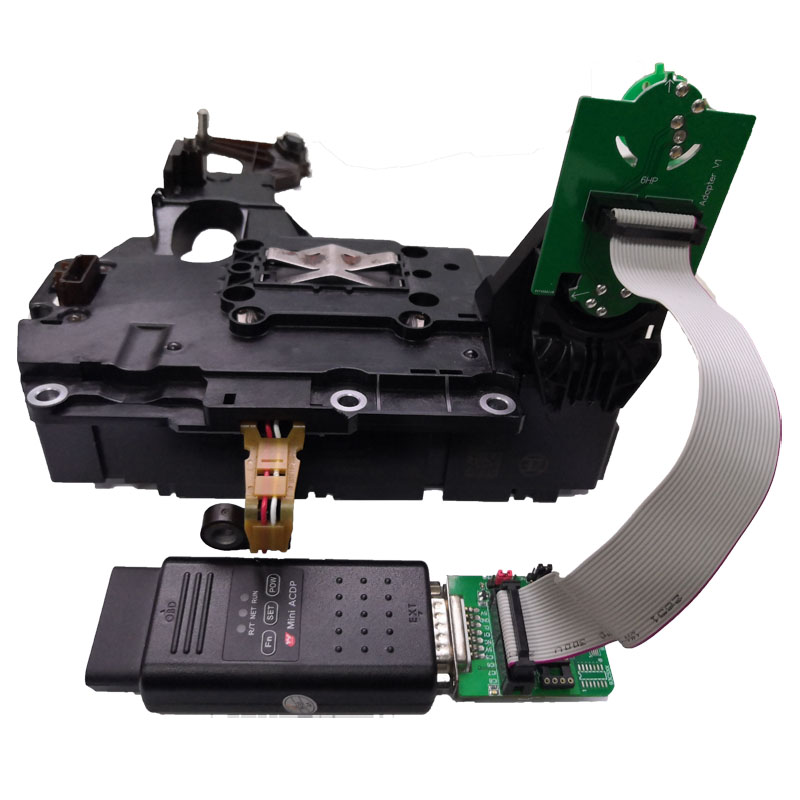

步骤4. 将ACDP、OBP+ICP适配器、EGS接口板和EGS模块连接好。

连接方法一：步骤1. 准备好ACDP、OBP+ICP适配器、EGS接口板和EGS模块。

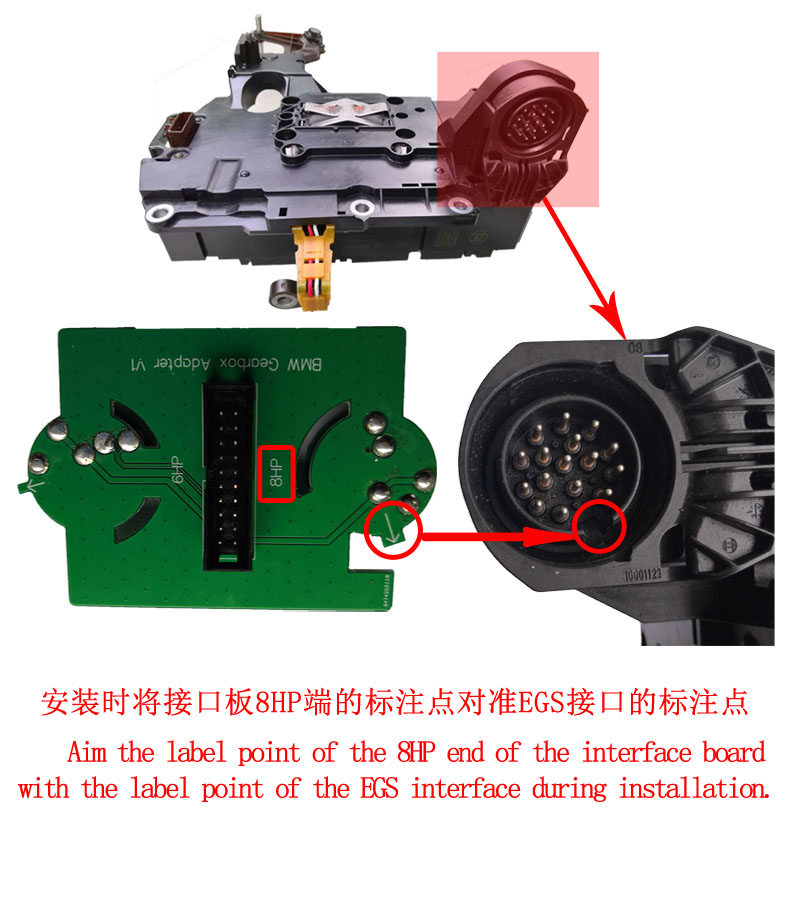

连接方法一：步骤2. 将EGS接口板8HP端和EGS模块接口连接好。

连接方法一：步骤3. 短接OBP+ICP适配器上的CAN终端电阻到“CAN-R-Join”端。

连接方法一：步骤4. 将ACDP、OBP+ICP适配器、EGS接口板和EGS模块连接好。

连接方法二：请将ACDP连接到汽车上的OBD-II端口。

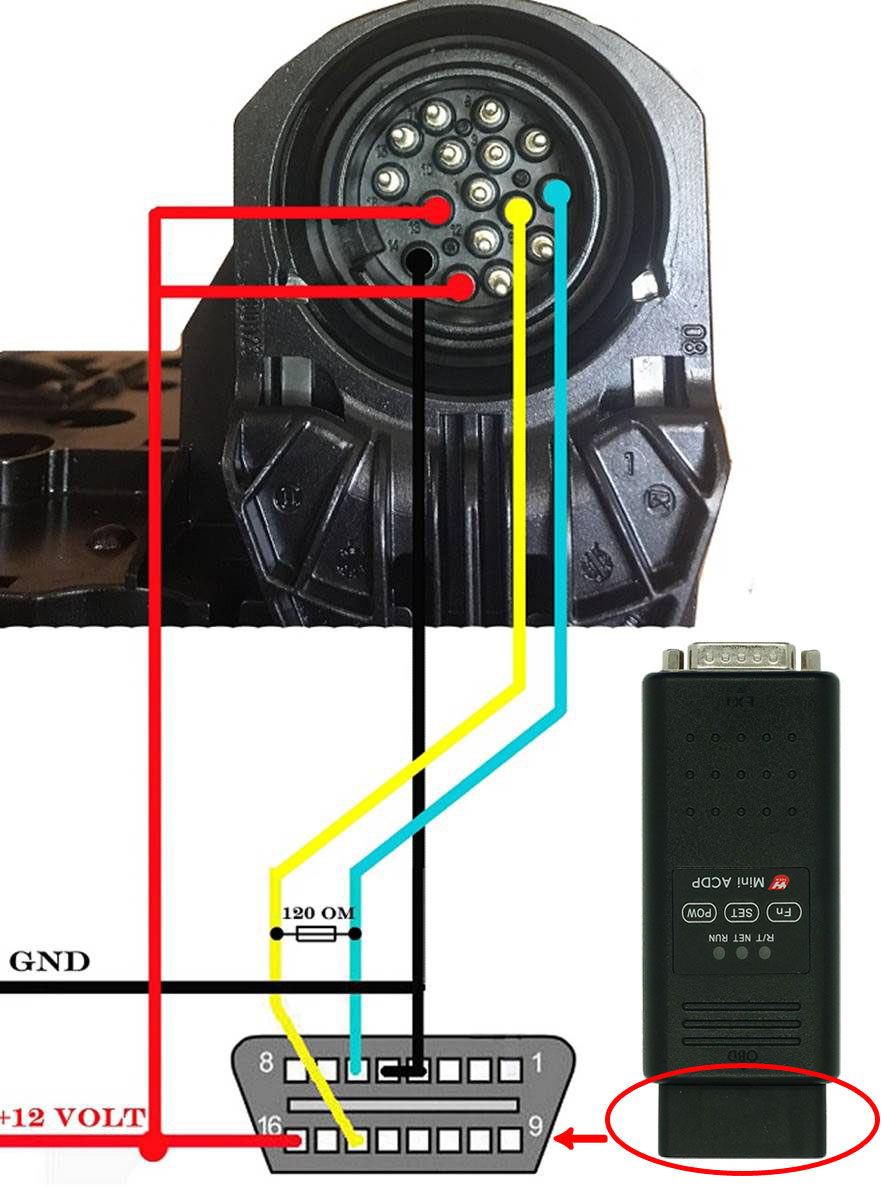

连接方法三：请按接线图将ACDP连接到EGS模块接口。

请将ACDP连接到汽车上的OBD-II端口。

方法1: 步骤1. 请准备好ACDP、DB15-LAN适配器、接口板和变速箱电脑。

方法1: 步骤2. 按图示将接口板安装到变速箱电脑对应的接口。

方法1: 步骤3. 短接DB15-LAN适配器上的CAN电阻到“CAN-R”。

方法1: 步骤4. 将ACDP、DB15-LAN适配器、接口板和变速箱电脑连接好。

方法2: 按接线图将ACDP、PTCU线和变速箱电脑连接好。

方法1: 步骤1. 请准备好ACDP、DB15-LAN适配器、接口板和变速箱电脑。

方法1: 步骤2. 按图示将接口板安装到变速箱电脑对应的接口。

方法1: 步骤3. 短接DB15-LAN适配器上的CAN电阻到“CAN-R”。

方法1: 步骤4. 将ACDP、DB15-LAN适配器、接口板和变速箱电脑连接好。

方法2: 按接线图将ACDP、PTCU线和变速箱电脑连接好。
